Tensorpacによる位相-振幅カップリング (PAC) 推定

2022-05-12(Thu) - Posted by 山本 in 技術ブログ    tag:Python tag:Neuroscience

Contents

    周波数間カップリング (CFC) について

    近接する神経細胞の集団活動によって生じる電位変化を電場電位(field potential) といい，脳波計(EEG), 皮質脳波(ECoG), 脳磁図(MEG)等で計測できる．細胞集団の同期した活動は様々な周波数の振動として計測される．その周波数が属する周波数帯域に応じて，次のような名称がついている．

    名称 周波数帯域
    Gamma ($\gamma$) > 30 Hz
    Beta ($\beta$) 12-30 Hz
    Alpha ($\alpha$) 8-12 Hz
    Theta ($\theta$) 4-8 Hz
    Delta ($\delta$) 0.5-4 Hz

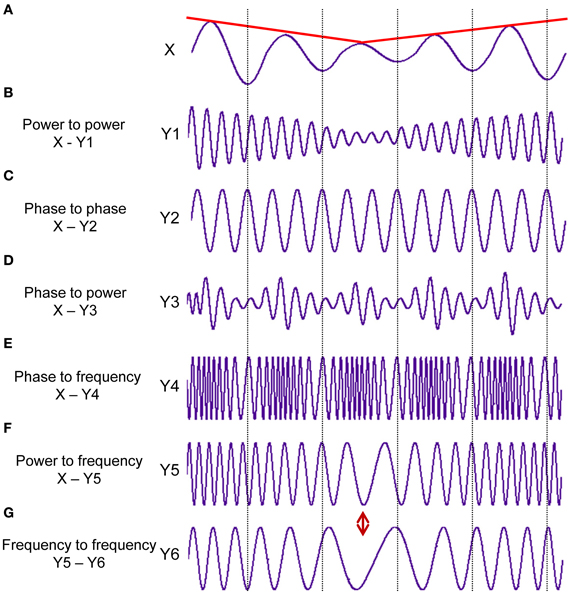

    周波数間カップリング (cross-frequency coupling; CFC) とは，異なる周波数帯域の振動の間における相互作用の総称である．次の図は(Jirsa & Müller. Frontiers in Computational Neuroscience. 2013)からの引用であり，様々なCFCを示している．Aでは振動Xの振幅(amplitude)の2乗(=power)が赤線，位相(phase)の基準が縦点線で示されている．B-FはXの振幅や位相に対してY1-Y5の振幅や位相，周波数が変調されている様子を表している．ここで因果関係は明らかでないので各YからXが変調されている場合もある．GはY5-Y6間での周波数における変調を示している．

    In [1]:
    from IPython.display import Image, YouTubeVideo
Image(data='https://www.frontiersin.org/files/Articles/47360/fncom-07-00078-HTML/image_m/fncom-07-00078-g001.jpg', embed=True)
    Out[1]:

    CFCの中でも位相-振幅カップリング (phase-amplitude coupling; PAC) が有名であり，上図の中ではDに対応する．PACは主に低周波の位相と高周波の振幅の変化が同期するという現象である．

    この記事を書いた際にDの図が分かりにくいという声があったので，簡単なPACの例を作成してみよう．

    In [2]:
    import numpy as np
import matplotlib.pyplot as plt
plt.rcParams.update({'axes.spines.top': False, 'axes.spines.right': False})
    In [3]:
    times = np.arange(-5e-2, 1, 1e-3)

fr_X = 5  # Hz slow oscillation
phase_X = 2*np.pi*times*fr_X # phase of X
X = np.sin(phase_X)

fr_Y = 40 # Hz fast oscillation
phase_Y = 2*np.pi*times*fr_Y # phase of Y
scale = 0.5*(np.sin(phase_X) + 1) + 0.1 # scaling factor from phase of X
Y = scale * np.sin(phase_Y) # coupled oscillation

mixed_XY = X + Y*0.5 # create unseparated oscillation

    Xは5Hzの低周波，Yは40Hzの高周波の振幅にXの位相変化を乗じたものである．最後にXとYは元の信号をフーリエ変換により分離したものと捉えて単純な線形和により元の信号mixed_XYを作成している．

    In [4]:
    plt.figure(figsize=(6,6))
plt.subplot(4,1,1)
plt.plot(times, X)
plt.ylabel(str(fr_X)+"Hz\n slow oscillation"); plt.xlim(times[0],times[-1])
plt.subplot(4,1,2)
plt.plot(times, np.sin(phase_Y), color="tab:red")
plt.ylabel(str(fr_Y)+"Hz\n fast oscillation"); plt.xlim(times[0],times[-1])
plt.subplot(4,1,3)
plt.plot(times, scale)
plt.plot(times, Y, color="tab:red")
plt.ylabel("coupled oscillation"); plt.xlim(times[0],times[-1])
plt.subplot(4,1,4)
plt.plot(times, mixed_XY)
plt.ylabel("mixed oscillation"); plt.xlabel("Time (s)"); plt.xlim(times[0],times[-1])
plt.tight_layout()

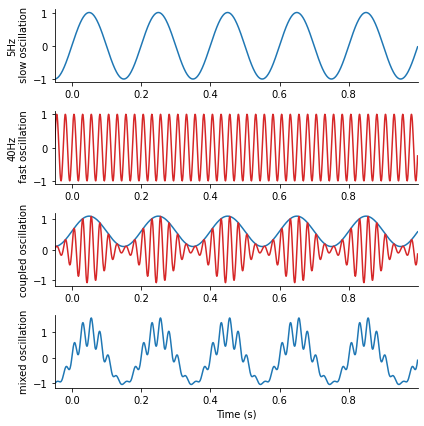

    低周波(X: 1段目)の位相が$\pi/2$の時に高周波(Y: 3段目)の振幅が最大となり，Xの位相が$-\pi/2$の時にYの振幅が最小となっていることが分かる．このように低周波の位相と高周波の振幅の変化が同期するという現象がPACである．

    PACは具体的にどういう機構で生じているのかというと，低周波の位相は局所的な神経細胞の興奮を反映し，高周波のパワー増加はシナプス活動の全体的な増加（広帯域におけるパワー増加）か一部の神経細胞集団の選択的活性化（狭帯域におけるパワー増加）のいずれかを反映する (Canolty & Knight. Trends in Cognitive Sciences. 2010)…らしいのだがいまいちピンとこない．脳領域（大脳皮質，海馬等）のそれぞれでもPACは起こっているがその機構は異なると思われる．機構が不明な場合でも（自分の勉強不足だと思うが）PACは行動課題やイベント等との相関があるため，解析する意義がある．（※この部分の記述は不勉強により曖昧になってしまったので将来的に加筆修正したいと思う．）

    ちなみにCFC，およびPACの動画解説としては以下が分かりやすいので一度見てみることをお薦めする．

    In [5]:
    # Neuroscience source separation 3a: Multivariate cross-frequency coupling
YouTubeVideo('pZBq_Im6Xr4')
    Out[5]:

    前置きが長くなったが，この記事ではPACをPythonのライブラリtensorpacを用いて計算する．

    Tensorpac

    PAC解析のPythonライブラリは以下の3つがある．

    中でもtensorpacが一番新しく，tensorにより計算が高速化されている．この記事ではtensorpacのみを使用する．

    tensorpacのinstallはpipで可能である．

    pip install tensorpac

    以下ではexampleをベースにtensorpacの基本的な使い方を紹介する．

    まず必要なライブラリをimportする．

    In [6]:
    import warnings
warnings.filterwarnings("ignore")

#import numpy as np
#import matplotlib.pyplot as plt
#plt.rcParams.update({'axes.spines.top': False, 'axes.spines.right': False})

from tensorpac import Pac
from tensorpac.utils import PSD
from tensorpac.signals import pac_signals_tort

    人工データの生成

    tutorialでは(Combrisson et al. 2017)の公開データが用いられているが，以下ではpac_signals_tort関数により人工的に10Hzの位相と100Hzの振幅の間にカップリングがあるデータを生成する．

    In [7]:
    # Dataset of signals artificially coupled between 10hz and 100hz :
n_epochs = 20    # number of trials
sf = 512.        # sampling frequency
T = 0.5          # one trials time (sec)
n_times = sf * T # number of time points

# Create artificially coupled signals using Tort method :
data, time = pac_signals_tort(f_pha=10, f_amp=100, noise=2, n_epochs=n_epochs,
                              dpha=10, damp=10, sf=sf, n_times=n_times)
print("data shape (n_epochs, n_times): ", data.shape)

    data shape (n_epochs, n_times):  (20, 256)
    In [8]:
    plt.figure(figsize=(8, 4))
plt.subplot(1,2,1)
plt.title(str(n_epochs)+" trials")
plt.imshow(data, cmap="turbo", extent=(0,T,0,n_epochs), aspect='auto')
plt.xlim(0, T); plt.xlabel("Time (sec)"); plt.ylabel("Trials")
plt.subplot(1,2,2)
plt.title("Five trials")
for i in range(5):
    plt.plot(time, data[i]*0.2+i+0.75)
plt.xlim(0, T); plt.xlabel("Time (sec)"); plt.ylabel("Trials")
plt.tight_layout()

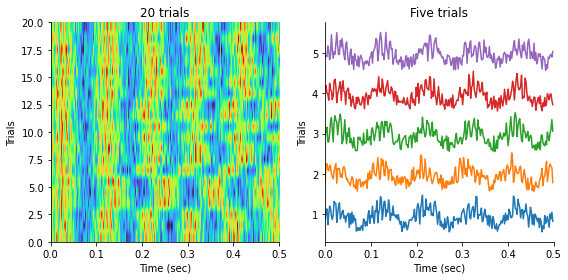

    低周波の位相と高周波の振幅，それぞれの変化が同期していることが分かる（具体的には低周波のピーク付近で高周波の振幅が大きくなっている）．

    パワースペクトル密度 (PSD) 推定

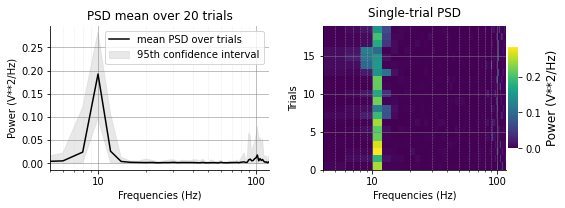

    パワースペクトル密度 (power spectrum density; PSD) は信号 (data)をFFTして各周波数におけるパワーを計算したものである．PSDクラスが用意されており，内部実装にはscipy.signal.periodogramが用いられている．

    In [9]:
    psd = PSD(data, sf)

    Compute PSD over 20 trials and 256 time points
    In [10]:
    plt.figure(figsize=(8, 3))
plt.subplot(1,2,1)
psd.plot(confidence=95, f_min=5, f_max=120, log=True, grid=True, fz_title=12, fz_labels=10)
plt.subplot(1,2,2)
psd.plot_st_psd(f_min=5, f_max=120, log=True, grid=True, fz_title=12, fz_labels=10, fz_cblabel=10)
plt.tight_layout()

        Add 95th confidence interval

    位相-振幅カップリング (PAC) 推定

    PACの計算にはPACクラスを用いる． PACの推定には複数の手法があり，idpac引数で決めることができる．idpacには3つの数のtupleを与える．

    • 1桁目：PACを推定するための手法
      1. Mean Vector Length (MVL)
      2. Modulation Index (MI)
      3. Heights Ratio (HR)
      4. ndPAC
      5. Phase-Locking Value (PLV)
      6. Gaussian Copula PAC (GCPAC)
    • 2桁目：サロゲートデータを生成するための手法
      1. No surrogates
      2. Swap phase / amplitude across trials
      3. Swap amplitude time blocks
      4. Time lag
    • 3桁目：正規化手法
      1. No normalization
      2. Substract the mean of surrogates
      3. Divide by the mean of surrogates
      4. Substract then divide by the mean of surrogates
      5. Z-score

    1桁目の各手法の細かい説明は(Combrisson et al. PLoS computational biology. 2020)を参照．2番目のサロゲートデータ(surrogate data) は元データの一部の特性を特定の手法により変形あるいは破壊したもの (cf. サロゲート法)で，例えば1の手法であれば位相と振幅を試行間でswapして生成する．多数のサロゲートデータのそれぞれでPAC値を計算し，サロゲートデータのPACの分布 (surrogate null distribution)を得る．この分布の統計量を用いて3桁目の手法により元データのPACを補正し，さらに統計検定を行って有意差の閾値を計算する．

    In [11]:
    # Define a Pac object
p = Pac(idpac=(6, 2, 1), f_pha='hres', f_amp='hres')

print("PAC method: ", p.method)
print("Surrogates:", p.str_surro)
print("Normalization:", p.str_norm)

    Phase Amplitude Coupling object defined

    PAC method:  Gaussian Copula PAC (gcPac)
Surrogates: Swap amplitude time blocks (Bahramisharif et al. 2013)
Normalization: Substract the mean of surrogates

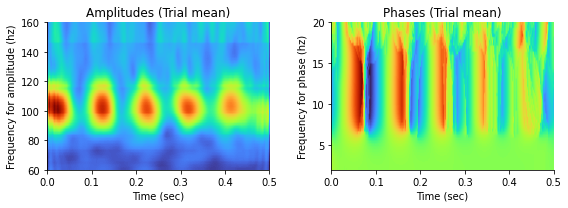

    低周波(2-20 Hz)における位相と高周波(60-160 Hz)における振幅を抽出する．

    In [12]:
    # etract all of the phases and amplitudes
phases = p.filter(sf, data, ftype='phase', n_jobs=1)
amplitudes = p.filter(sf, data, ftype='amplitude', n_jobs=1)
    In [13]:
    f_amp, f_pha = np.mean(p.f_amp, 1), np.mean(p.f_pha, 1)

plt.figure(figsize=(8, 3))
plt.subplot(1,2,1)
plt.title("Amplitudes (Trial mean)")
plt.imshow(np.mean(amplitudes, 1)[::-1], cmap="turbo", extent=(0,T,f_amp[0],f_amp[-1]), aspect='auto')
plt.xlabel("Time (sec)"); plt.ylabel('Frequency for amplitude (hz)')

plt.subplot(1,2,2)
plt.title("Phases (Trial mean)")
plt.imshow(np.mean(phases, 1)[::-1], cmap="turbo", extent=(0,T,f_pha[0],f_pha[-1]), aspect='auto')
plt.xlabel("Time (sec)"); plt.ylabel('Frequency for phase (hz)')
plt.tight_layout()

    統計検定とComodulogramの描画

    サロゲートデータを計算し，統計検定を行う．

    In [14]:
    # Filter the data and extract pac
n_perm = 200 # > 1/0.05
xpac = p.filterfit(sf, data, n_perm=n_perm, n_jobs=-1).squeeze()
pval = p.infer_pvalues(p=0.05) # get the corrected p-values

        extract phases (n_pha=50) and amplitudes (n_amps=50)
    true PAC estimation using Gaussian Copula PAC (gcPac)
    compute surrogates (Swap amplitude time blocks (Bahramisharif et al. 2013), 200 permutations, random_state=8748)
    infer p-values at (p=0.05, mcp=maxstat)
    normalize true PAC estimation by surrogates (Substract the mean of surrogates)
    infer p-values at (p=0.05, mcp=maxstat)

    PACクラスのcomodulogramメソッドを用いて結果となるcomodulogramを描画する．comodulogramは横軸に位相周波数，縦軸に振幅周波数を取り，PAC値をplotしたものである．

    In [15]:
    plt.figure(figsize=(8, 4))
plt.suptitle('10hz phase$\Leftrightarrow$100Hz amplitude coupling', fontsize=14)
plt.subplot(1,2,1)
p.comodulogram(xpac.mean(-1), title=p.method,
               cmap='turbo', vmin=0., pvalues=pval, levels=.05)
plt.subplot(1,2,2)
p.comodulogram(pval, title='P-values', cblabel='P-values', cmap='viridis_r', vmin=1. / n_perm,
               vmax=.05, over='lightgray')
plt.axvline(x=10, color="white", linestyle="dashed", linewidth=2, alpha=0.5)
plt.axhline(y=100, color="white", linestyle="dashed", linewidth=2, alpha=0.5)
plt.tight_layout()

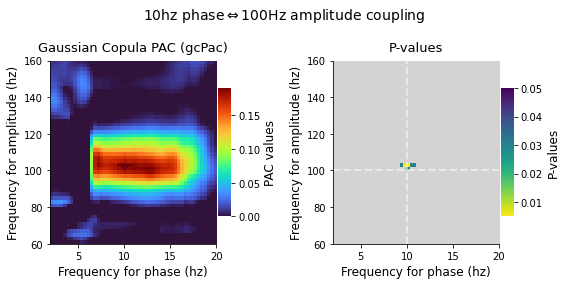

    左はPAC推定の結果全体であり，右は有意差のある領域のみを抜き出した結果である．生成したデータの通り，10Hzの位相と100Hzの振幅の間のカップリングが推定できていることが分かる．

    Tensorpacはこの他にもEvent-related phase-amplitude couplingの推定等，様々な関数が用意されているので，exampleを見てみるのがよいだろう．

    その他の参考文献

    主に参考にした文献は本文中で紹介しているが，ここでは他に参考にした文献やwebサイトを紹介する．
